Беговые лыжи обычно проходят окончательную подготовку на заводе на станке с абразивной лентой или абразивным камнем. Окончательная обработка обычно проводится один раз перед началом эксплуатации новых лыж и периодически в течение сезона на шлифовальной машине с абразивным камнем. Обработка проводится опытными специалистами в специальных мастерских. Шлифовальная машина может быть настроена по-разному для получения структуры поверхности лыжи, которая соответствует конкретным тенденциям в состоянии снега.
Структура скользящей поверхности
Опыт показывает, что поверхность скользит плохо, если она: очень гладкая, блестящая, как бы полированная оплавлена при обработке высокой температурой и высоким давлением оксидированная, сухая в результате хранения без слоя мази.
Скольжение можно улучшить, нанеся рисунки на поверхность лыжи. Эти рисунки или линейные текстуры (профили) обычно называются «структурой». Нанесение структуры на скользящую поверхность уменьшает площадь соприкосновения поверхности со снегом, а также разрывает поверхностное натяжение плёнок воды на поверхности. Обычно наносимые структуры делятся на три основных группы:
- Мелкая структура для условий сухого трения от-15°С и ниже;
- Средняя структура для промежуточного трения от-15°С до О°С;
- Крупная структура для мокрого трения при 0°С и теплее.
Эти группы структур соотносятся также с типами и размером снежных кристаллов, деформируемости снега и содержанием свободной воды в снеге.
Структура, нанесенная вручную
Превосходные структуры поверхности лыжи могут быть нанесены ручными инструментами. Наиболее употребительный инструмент для нанесения структуры на беговые лыжи — накатка (SWIX T401). Этот инструмент может формировать структуры от тонких до очень крупных (0.25 мм, 0.5 мм, 0.75 мм. 1,0 мм. 2.0 мм и 3.0 мм). Инструмент проводится от носка к хвосту лыжи с плотным, постоянным нажимом. Лыжа должна иметь опору по всей своей длине, если возможно, с использованием профильного станка (SWIX T79). Комбинации типов структур можно получить накаткой одной структуры на другую. После накатки структуры на поверхность острым стальным скребком (SWIX T80) или бритвенным скребком (SWIX T89) слегка сравняйте верхушки накатанных на поверхности грядок. Также пройдите несколько раз вдоль лыжи фибертексом (SWIX T265) для скругления острых кромок бороздок.

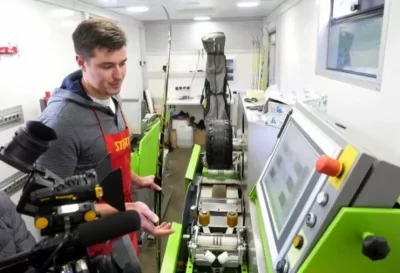

Структура, нанесенная шлифовальной машиной
Шлифовальная машина может создавать разнообразные рисунки скользящей поверхности. Шлифовка осуществляется, как известно, прохождением поверхности лыжи над быстро вращающимся абразивным камнем. Форма рабочей поверхности камня поддерживается снятием неровностей движущейся поперёк рабочей поверхности алмазной заправочной головкой. Такая заправка не только поддерживает плоскую форму рабочей поверхности, но и создаёт на камне рисунок, который, в свою очередь, создаст структуру на поверхности лыжи. Скорость движения заправочной головки, скорость вращения абразивного камня, сила, с которой лыжу прижимают к шлифовальному камню и скорость, с которой лыжу проводят над камнем — вот факторы, создающие желаемый рисунок на поверхности лыжи. Более высокая поперечная скорость алмазной головки при заправке создаст более крупные структуры. Для более тонкой структуры эту скорость надо снизить.
После машинной шлифовки волокон, которые необходимо удалить, остаётся мало или не остаётся совсем. Для того, чтобы убедиться, взгляните на поверхность через увеличительное стекло. Если после механической шлифовки пройти поверхность бритвенным скребком и затем фибертексом, это поможет удалить самый верхний слой скользящей поверхности, который мог сплавиться при шлифовке.
{banner_m-001}
Снятие ворса
Для оптимального скольжения необходимо полностью освободить полиэтиленовую скользящую поверхность от микроволокон или ворсинок истёртого пластика. При обновлении скользящей поверхности любым ручным способом или на станке с абразивной лентой для окончания обработки необходимо дополнительное снятие ворса. Фибертекс разработан специально для снятия ворса. Наилучшие результаты даёт фибертекс из тонких нейлоновых волокон и абразивных частиц карбида кремния (SWIX T265). Для снятия ворса движения фибертексовой губкой могут совершаться в обоих направлениях. Также для того, чтобы поднять больше волокон для последующего удаления фибертексом. пройдите поверхность бронзовой щёткой (SWIX T158) несколько раз. Можно даже пройти щёткой и фибертексом несколько раз от хвоста к носку лыжи для того, чтобы поднять больше микроволокон. Завершите процесс несколькими проходами фибертексом (SWIX T266), который содержит более мягкий абразив.
Другой очень эффективный инструмент для снятия полиэтиленовых микроволокон — бритвенный скребок (SWIX T89). Лёгкие скребущие движения им в сочетании с фибертексом (SWIX T265) удалят ворс без нарушения рисунка структуры.
Ожог поверхности (оксидированная скользящая поверхность)
Обычной неприятностью при катании по жёсткому снегу является так называемый «ожог поверхности». Он лучше всего виден на чёрных поверхностях. «Обожжённая» поверхность выглядит «сухой», но на самом деле то, что вы видите, это истёртые о жёсткий холодный снег, разлохмаченные полиэтиленовые волокна. В первой половине зимы, когда воздух и грунт холодные, а снега мало, шансы на повреждение поверхности в результате истирания наиболее высоки.
«Обожжённая» и оксидированная поверхности обрабатываются одинаково. Разумно снять истёртый слой бритвенным скребком (SWIX T89 ) или стальным скребком (SWIX T80). Не забудьте заново нанести бороздки накаткой (SWIX T401). Однако, если ожог или оксидирование «мягкое» (не сильное), возможно, будет достаточно только фибертекса (SWIX T265). Насытьте поверхность горячим способом мягкой мазью (SWIX CH10). Чтобы снизить износ поверхности при этих условиях, в качестве верхнего слоя предпочтительнее использовать мази с синтетическими парафинами (SWIX HF4, LF4, LFG4 или CH4). Они могут быть использованы самостоятельно или в смеси с мазью, на одну ступень более тёплой.
Для ориентира указаны артикулы мазей и инструментов Swix, аналогичные мази и инструменты есть и других марок.
